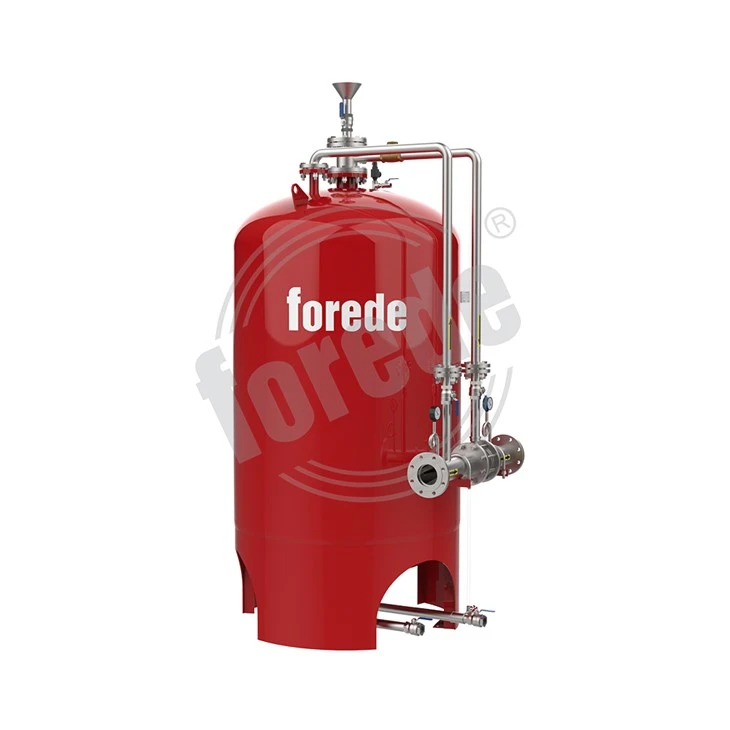

Le réservoir à vessie en mousse FOREDE est principalement composé d'un réservoir de stockage sous pression de liquide en mousse avec une capsule et d'un mélangeur proportionnel à pression PHY réalisé selon le principe Venturi. Lorsque l'eau dans le réseau de canalisations du système s'écoule à travers la plaque d'orifice de décompression du mélangeur proportionnel, une différence de pression se forme avant et après. Une partie de l'eau à haute pression (3% ou 6%) entre dans le réservoir par le tuyau d'entrée du réservoir à vessie en mousse, serre la capsule et presse le liquide mousse dans la capsule à travers le tuyau de sortie du réservoir à vessie en mousse à la basse pression du mélangeur proportionnel. Il est mélangé avec de l'eau pour former un liquide mélangé à la mousse, et le liquide mélangé à la mousse formé est envoyé vers l'équipement de génération de mousse (générateurs de mousse multiples moyens, bas, élevés, pistolets à mousse, canons à mousse, etc.) et mélangé avec de l'air pour générer mousse. Extinction d'incendie. Une partie de l'eau passe à travers la vanne d'arrivée d'eau&"GG". Le pipeline pénètre dans la cavité d'eau du réservoir de stockage et serre la capsule. En raison de la légère différence de pression avant et après la buse, le liquide de mousse dans la capsule est expulsé à travers le tuyau d'aspiration et mélangé avec de l'eau pour former un flux de liquide mélangé de mousse, qui est pulvérisé par un générateur de mousse d'air ou autre. mousse pour la lutte contre l'incendie.
spécification
Modèle | DN | L | L1 | L2 | H | H1 | B | B1 | Entrée d'ampli GG; Sortie |
PHYML-300 | 600 | 800 | 380 | 820 | 1700 | 950 | 800 | 520 | DN65 |
PHYML-500 | 700 | 900 | 380 | 820 | 1950 | 950 | 900 | 570 | DN65 |
PHYML-600 | 700 | 900 | 380 | 820 | 2200 | 950 | 900 | 570 | DN65 |
PHYML-800 | 900 | 1100 | 380 | 820 | 1900 | 950 | 1100 | 680 | DN65 |
PHYML-1000 | 1100 | 1300 | 380 | 900 | 2000 | 950 | 1450 | 800 | DN100 |
PHYML-1200 | 1100 | 1300 | 380 | 900 | 1850 | 950 | 1450 | 800 | DN100 |
PHYML-1500 | 1200 | 1400 | 380 | 900 | 2100 | 950 | 1450 | 680 | DN100 |
PHYML-2000 | 1400 | 1600 | 380 | 900 | 2150 | 950 | 2000 | 930 | DN150 |
PHYML-3000 | 1600 | 1800 | 380 | 900 | 2200 | 950 | 2150 | 1060 | DN150 |
* D'autres tailles de réservoir à vessie en mousse verticale peuvent également être personnalisées, contactez-nous pour plus de détails.
Modèle | Capacité (litres) | Débit | Gamme de débit | Pression nominale W. | Plage de pression W. (bar) | Taux de mélange |
PHYML-200 | 200 | 24 | 4 - 24 | 16 | 6 - 16 | 3% ou 6% |
PHYML-300 | 300 | |||||
PHYML-500 | 500 | |||||
PHYML-600 | 600 | |||||
PHYML-800 | 800 | 32 | 8 - 32 | |||
PHYML-1000 | 1000 | |||||
PHYML-1200 | 1200 | |||||
PHYML-1500 | 1500 | |||||
PHYML-2000 | 2000 | |||||
PHYML-2500 | 2500 | 48 | 12 - 48 | |||
PHYML-3000 | 3000 |
* Autre débit disponible, contactez-nous pour en savoir plus.
étiquette à chaud: réservoir de mousse vertical, Chine, fabricants, fournisseurs, vente en gros, prix
- Fabriqué au choix du client GG
- Pression de conception 175 psi (12,1 bar)
- Vessie en polymères hypalon-néoprène renforcés de polyester
- Les réservoirs à vessie sont surdimensionnés pour permettre l'expansion thermique du concentré (allocation d'expansion de volume)
- Plaque signalétique en matériau résistant à la corrosion
- Coutures circonférentielles et longitudinales soudées à l'argon à la machine pour une qualité et une durabilité maximales
- Anneaux de levage soudés pour des opérations de manipulation faciles
- Soupape de décharge fournie côté eau
-OEM réalisable
