Description des produits

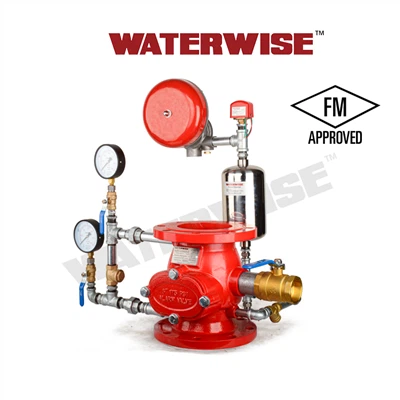

Clapet anti-retour d'alarme humide d'incendie approuvé par FM
Le clapet anti-retour d'alarme modèle WAV-1 est un clapet anti-retour d'alimentation en eau pour système de gicleurs humides qui permet l'installation d'un arroseur.
systèmes dans des bâtiments non soumis au gel. Il est conçu de telle sorte que la pression de l'eau dans le système de tuyauterie retiendra la pression de l'eau au niveau de la vanne jusqu'à ce qu'un débit d'eau important se produise, par exemple l'activation d'un arroseur.
Le clapet anti-retour d'alarme sert de clapet anti-retour en emprisonnant l'eau sous pression au-dessus du clapet et en empêchant le flux inverse de
tuyauterie d'arrosage.
La vanne est équipée d'une conduite de dérivation d'eau. La conduite de dérivation permet aux coups de bélier d'entrer dans le système et d'être piégés au-dessus du clapet du clapet anti-retour d'alarme sans que le clapet ne se soulève et ne provoque de fausses alarmes.
2
Spécification technique
| Taille |
4" (DN100)
|
6" (DN150)
|
|
Style de connexion d'entrée
|
Bride
|
Bride
|
|
Style de connexion de sortie
|
Bride
|
Bride
|
|
Poids d'expédition
|
55 lb∕25 kg
|
75 lb∕34 kg
|
|
Max. Pression de travail
|
175 psig∕1,2 MPa (12 bars)
|
|
|
Test hydroélectrique en usine
|
100% @ 350 psig∕2.4 MPa (24 bar)
|
|
|
Finition standard
|
Peint en rouge
|
|
|
Spécification de la bride
|
Bride : Classe 150 ANSI B16.1
|
|
|
Accessoires requis
|
Garniture standard
|
|
|
Accessoires en option
|
Chambre de retard, alarme de moteur à eau, pressostat d'alarme
|
|
|
Manière d'installation
|
Verticalement
|
|
|
Inscriptions et approbations
|
APPROBATION FM
|
|
3

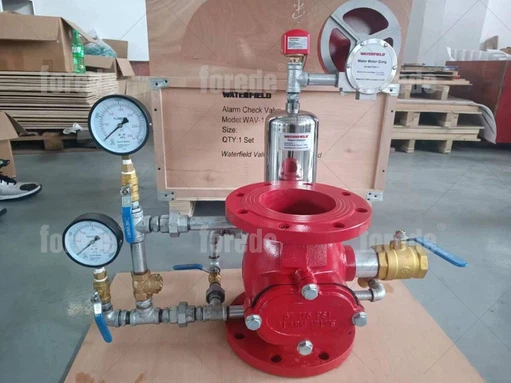

Images détaillées
4
Vue d'usine
Notre usine et entrepôt
Atelier
Entrepôt
Ouvriers
Essai
5
Principaux produits Forede
Principaux produits
Buses
Moniteurs
Système de mousse
Arroseur d'incendie
Vannes générales
Bouche d'incendie
6
Contactez-nous
étiquette à chaud: Clapet anti-retour d'alarme incendie approuvé par FM, Chine, fabricants, fournisseurs, vente en gros, prix
Fonctionnalité:
Matériau du corps : fonte ductile, QT450 ;
Matériau du disque d'étanchéité : acier inoxydable 304 avec NBR ;
Robinet à tournant sphérique, filtre et clapet anti-retour : norme en laiton ;
Accessoires de tuyauterie : Standard de tuyaux galvanisés ;
Pression de fonctionnement : 1,2 MPa ;
Approuvé FM ;
